什么是开关电源离散时域法仿真?

时间:2018-05-25 14:19:34      作者:xyyadmin



《什么是开关电源离散时域法仿真?》由【深圳电源适配器生产厂家】于2018年05月25日整理发布!

什么是开关电源离散时域法仿真?这个问题听起来很难懂,从本质上来看,开关电源是一个离散的非线性系统,如果利用状态空间列出非线性系统的分段线性方程用计算机求解,可以比较精确地进行分析研究,这就是所谓离散时域仿真法。

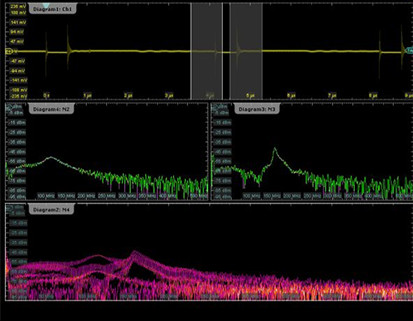

开关电源离散时域法

离散时域法,可以对多环控制系统进行仿真,以达到实现不同的控制规律,快速、准确、高效率地研究电路变化和(或)元器件参数变化时对系统瞬态特性的影晌。可以用来仿真稳态过程(如电压、电流的纹波等)、大信号响应(如启动过程等)及小信号响应(如计算开关电源的特征值、稳定性分析、校验控制电路的设计等)。

离散时域仿真法也有缺点,即这种仿真法得不到解析形式的数学方程,必须完全依靠计算机的数值计算分析,物理概念不清晰。在应用离散时域法仿真时,应首先建立一个等效的非线性迭代时域模型。其基本方法是:

列出系统的分段线性状态方程,而后求状态转移规律,并由此导出非线性差分方程。用牛顿迭代法可以求出精确的平衡点。当求解非线性差分方程时,需要确定开关的转换时刻,即各个分段线性网络的边界条件。非线性差分方程的时域解就是大信号瞬态响应。

在进行小信号分析时,先要在平衡点附近对开关电源线性化,以便得到线性差分方程,应用z变换可以在Z域内分析小信号特性,如稳定性、瞬态响应等。现有的仿真算法,快速性和准确性是一大矛盾,常规的定步长积分仿真方法很难用于开关电源;

主要也有两种原因:

1、运算量大,如为了保证足够的准确度,在一个开关周期内往往要求解几百次微分方程到几千次微分方程,乘法运算次数很大;

2、精度低,有限的积分步长将会造成开关电源开关时刻的计算误差(截断误差)较大,这种误差的出现对开关电源的瞬态过程影响很大。若步长太小,不仅计算时间长,而且在状态推移过程中,数值计算也会造成很大的积累误差。以上内容由深圳电源适配器厂家小编精心提供分享!
