开关电源的基本构成有哪些?一起来了解开关电源吧!

时间:2018-05-10 10:29:32      作者:xyyadmin



《开关电源的基本构成有哪些?一起来了解开关电源吧!》由【深圳喜源源电源适配器生产厂家】于2018年05月10日整理发布!

开关电源的基本构成有哪些?一起来了解开关电源吧!具体分析如下:

我们知道,开关电源是采用功率半导体器件作为开关器件,通过周期性间断工作,控制开关器件的占空比来调整输出电压。开关电源其中DC/DC变换器进行功率转换,它是开关电源的核心部分,此外还有起动、过流与过压保护、噪声滤波等电路

输出采样电路(R1、R2)检测输出电压变化,与基准电压Ur比较,误差电压经过放大及脉宽调制(PWM)电路,再经过驱动电路控制功率器件的占空比,从而达到调整输出电压大小的目的。

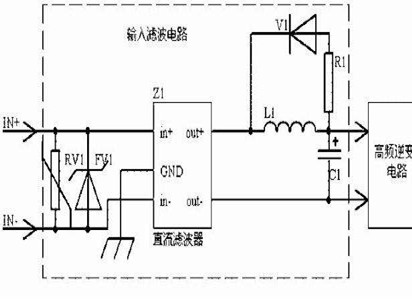

开关电源电路图

开关电源DC/DC变换器有多种电路形式,常用的有工作波形为方波的PWM变换器以及工作波形为准正弦波的谐振型变换器。对于串联线性稳压电源,输出对输入的瞬态响应特性主要由调整管的频率特性决定。

但对于开关型稳压电源,输入的瞬态变化比较多地表现在输出端。提高开关频率的同时,由于反馈放大器的频率特性得到改善,开关电源的瞬态响应问题也能得到改善。负载变化瞬态响应主要由输出端LC滤波器特性决定,所以可以利用提高开关频率、降低输出滤波器LC乘积的方法来改善瞬态响应特性。
